Impianto Chimico

La fornitura è consistita nella progettazione di un impianto per concentrare la Glicerina Grezza presente nelle acque di lavaggio, a Glicerina Pura, in tre stadi successivi.

Il primo stadio è quello di concentrazione della Glicerina Grezza. Nel secondo stadio si eliminano le impurezze trascinate. Nel terzo stadio si concentra la Glicerina raffinata per ottenere la Glicerina Pura.

Nello specifico abbiamo fornito un’ingegneria di base specialistica per la sezione strutturale e un’ingegneria di dettaglio per la parte meccanica.

Fogli dati apparecchi: commenti, orientamenti.

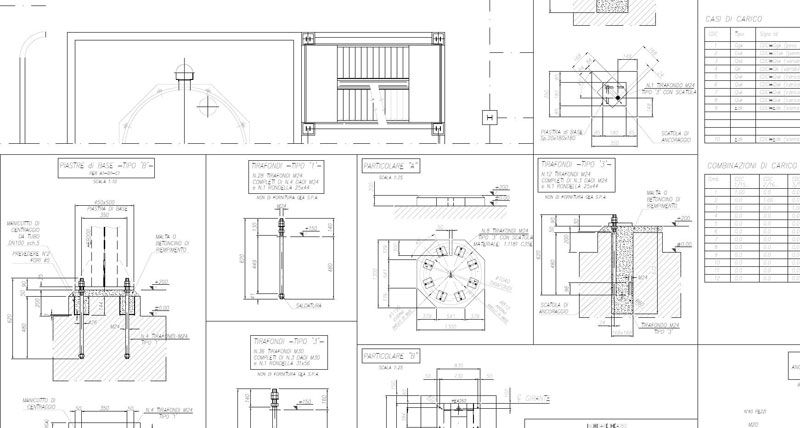

Fondazioni fuori-terra con tabella carichi statici e dinamici. (foto 2A)
Unifilare struttura con indicazioni dei profilati e della tipologia dei nodi.

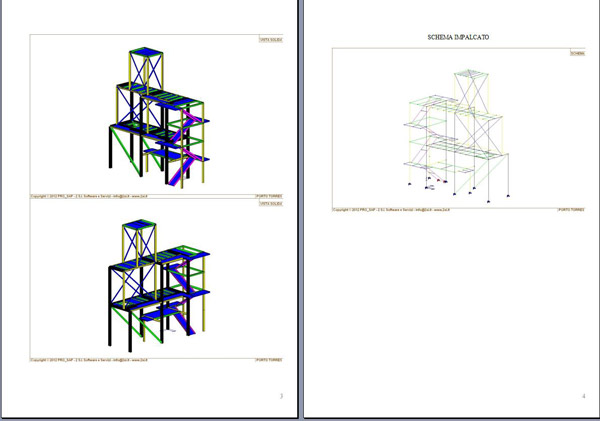

Relazioni di calcolo della struttura in acciaio. (foto 2B)
Modellazione 3D del layout completo di tubazioni, macchine, supporti, strutture. (foto 2C)
Montaggio tubazioni 2D (piante e sezioni).

Isometrici tubazioni.
Elenchi materiali tubazioni.
Supporti tubazioni: posizionamento supporti, costruttivi supporti completi di elenco materiali.
