La fornitura è consistita nella progettazione di un impianto di Elettro-clorazione. Processo di produzione di ipoclorito da acqua salata.

Nello specifico abbiamo fornito un’ingegneria di base avanzata e dettaglio per la parte meccanica.

• Fogli dati apparecchi: commenti, orientamenti.

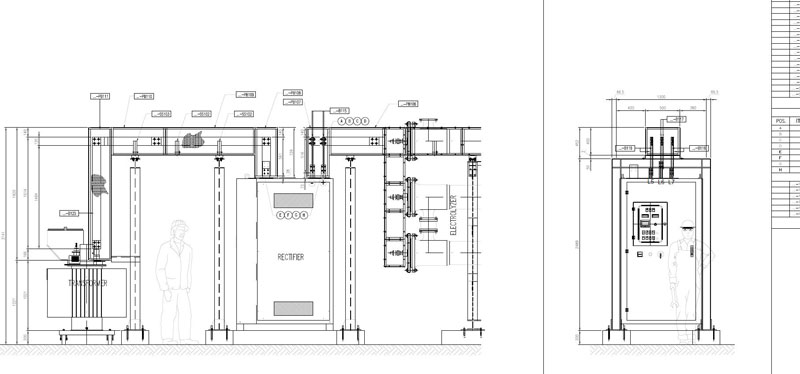

• Costruttivi delle blindosbarre con protezioni. (foto 3A)
• Fondazioni fuori-terra con tabella carichi statici.
• Planimetria generale apparecchiature.

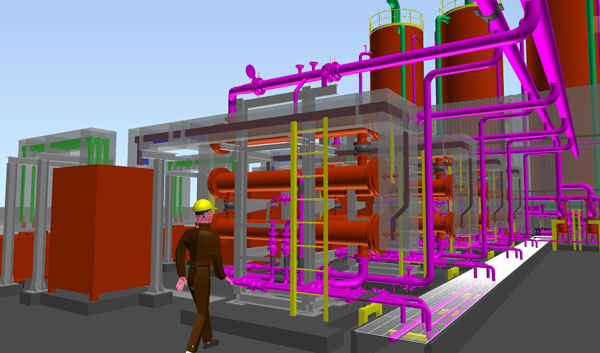

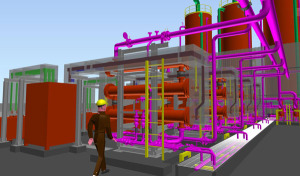

• Modellazione 3D delle tubazioni e macchine. (foto 3B)
• Montaggio tubazioni 2D (piante e sezioni).

• Isometrici tubazioni.
• Elenchi materiali tubazioni.

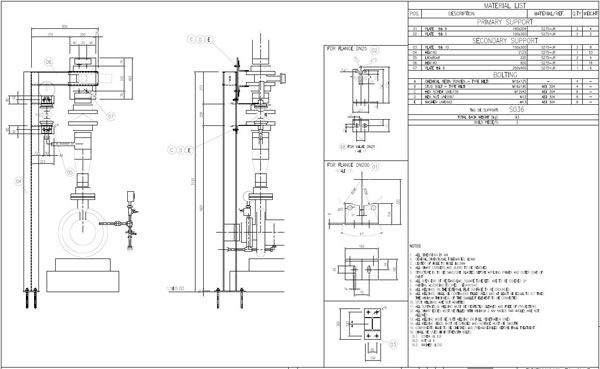

• Supporti tubazioni: posizionamento supporti, costruttivi supporti completi di elenco materiali. (foto 3C)
