Petrolchimico

La fornitura è consistita nella progettazione di n°3 skid per dosaggi chimici, dosaggio di un disgregante, di un biocida e di Ipoclorito di sodio.

Nello specifico abbiamo fornito un’ingegneria di base e di dettaglio per la parte meccanica.

• Costruttivi serbatoi.
• Fondazioni fuori-terra con tabella carichi statici.

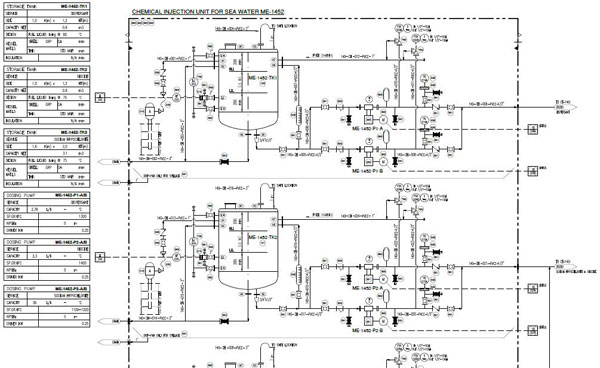

• Schemi di marcia. (foto 4A)
• Relazioni di calcolo semplificate (strutture e basamenti).

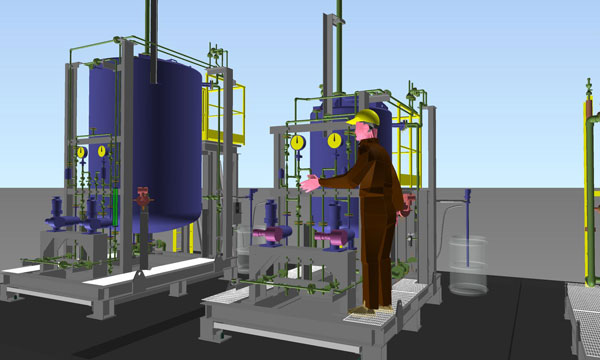

• Modellazione 3D completo di tubazioni, supporti e macchine. (foto 4B)

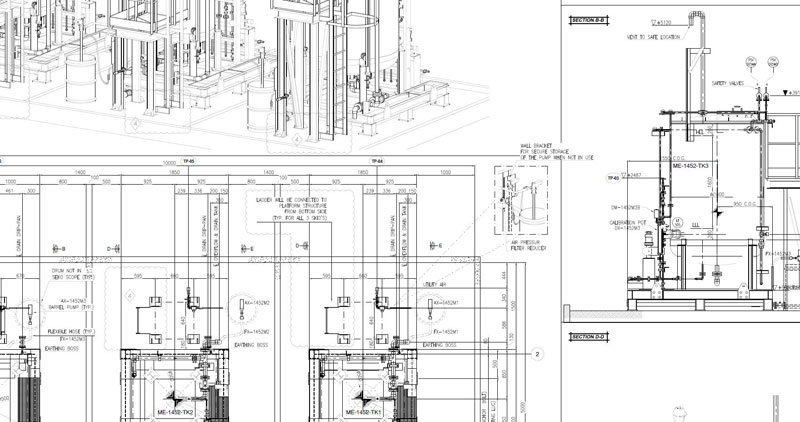

• Montaggio tubazioni 2D (piante e sezioni). (foto 4C)
• Isometrici tubazioni.
• Elenchi materiali tubazioni.

• Costruttivi basamenti acciaio completi di supporti.
